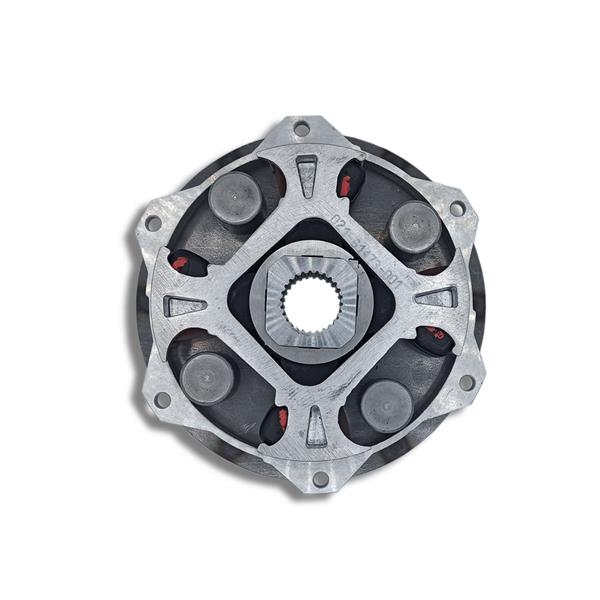

InformazioniVOLVO PENTA 3889314 – GIUNTO ELASTICO CF-DS-22 SAE 6.5
IL GIUNTO ELASTICO VOLVO PENTA 3889314 CF-DS-22 È UN GIUNTO DI ACCOPPIAMENTO PROGETTATO PER COLLEGARE IL MOTORE ALLA TRASMISSIONE, ASSORBENDO VIBRAZIONI E DISALLINEAMENTI TRA MOTORE E INVERTITORE.
QUESTO GIUNTO GARANTISCE UNA TRASMISSIONE DELLA COPPIA FLUIDA E PROTEGGE IL SISTEMA DI TRASMISSIONE DA URTI TORSIONALI E SOLLECITAZIONI MECCANICHE.
È UTILIZZATO PRINCIPALMENTE SU MOTORI VOLVO PENTA D2-55 E D2-75 ABBINATI A INVERTITORI HURTH / ZF25.
CODICE RICAMBIO
VOLVO PENTA: 3889314
TIPO: GIUNTO ELASTICO MOTORE-INVERTITORE
MODELLO: CF-DS-22
FLANGIA: SAE 6.5
SPECIFICHE TECNICHE
DIAMETRO PIASTRA: 215,90 MM
DIAMETRO FORI BULLONI: 200,00 MM
NUMERO FORI BULLONI: 6
NUMERO SCANALATURE: 26 DENTI
COPPIA MASSIMA: 650 NM
APPLICAZIONI
UTILIZZATO SU:
MOTORI VOLVO PENTA
D2-55
D2-75
TRASMISSIONI
HURTH ZF25
APPLICAZIONE TIPICA SU SISTEMI ENTROBORDO VOLVO PENTA CON TRASMISSIONE MECCANICA.
DISEGNI E INTERCAMBIABILITÀ
DISEGNO: 021-61473-001-000
INTERCAMBIABILE CON: 021-61602-001-000
FUNZIONE DEL GIUNTO ELASTICO
IL GIUNTO CF-DS-22 PERMETTE:
ASSORBIMENTO VIBRAZIONI TORSIONALI
COMPENSAZIONE DISALLINEAMENTI
PROTEZIONE DELLA TRASMISSIONE
TRASMISSIONE COPPIA MOTORE
UN GIUNTO USURATO PUÒ CAUSARE:
VIBRAZIONI ECCESSIVE
RUMOROSITÀ TRASMISSIONE
USURA PREMATURA DELL’INVERTITORE
